如何使用超景深数码显微镜获取层叠陶瓷电容器的清晰图像和精准尺寸?
栏目:公司新闻 发布时间:2020-09-29

本文主要内容转自OLYMPUS网站

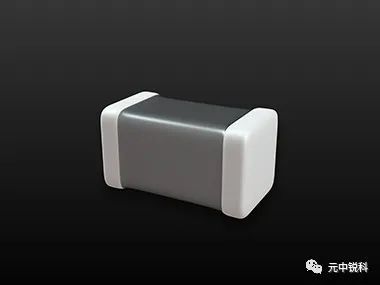

层叠电容器检测

    电容器是蓄电和放电组件。在正极和负极之间具有一个陶瓷元件。将电压应用于电极上时存储电荷,将交流电源连接至电极时释放电荷。陶瓷,也称为电介质,用于使电容器绝缘并协助存储电能。

    层叠陶瓷电容器的电极和电介质涂有保护材料。常用于小型电子设备。例如,一部智能手机可能包含多达700个层叠陶瓷电容器。为在设备中安装这么多电容器,电容器必须非常小。

    如今,层叠电容器的尺寸从几立方毫米到不到一立方毫米。无论制造商如何,电容器的外部尺寸、额定电压、电容和工作温度均由旨在确保质量和一致性的国际标准定义。

    为检查是否达到标准并评估整体质量,制造商会测量电容器的尺寸并目测电容器是否存在裂纹。电容器是大批量生产的,因此自动检测系统很常见。但是,这些系统无法完全消除检测错误,因此应将显微镜或数字显微镜与自动化系统配套使用。但是,使用显微镜检测电容器也带来挑战。

传统的数码显微镜检测的 3个问题

分辨率不佳

    对于几立方毫米大小的电容器,可使用低放大倍率透镜测量其外部尺寸。如果使用相同的放大倍率检测陶瓷是否有裂纹,则小裂缝很易被漏掉。物镜的分辨率决定图像的质量,因此即使检查人员通过放大图像来寻找小裂缝,图像也可能不够清晰,无法进行详细检查。

    如果使用光学金相显微镜进行检测,则可通过旋转5孔鼻轮以切换到更高放大倍率的物镜透镜来提高分辨率。如果使用数字显微镜,则许多显微镜仅具有一个镜头,必须将其取下并安装新的镜头。在这两种情况下,均需重新聚焦显微镜并重新获得感兴趣区域,这会放缓检测。

无法检查侧面

    通过光学显微镜,检查人员仅可查看电容器的上表面。如果侧面有裂纹或裂缝,则无法看到。

无高度测量

    常规光学显微镜无法用于测量电容器的高度。如果质量控制实验室配有专用测量显微镜,虽可测量高度,但无法捕获对象的3D图像。

使用DSX1000超景深数码显微镜进行电容器检测的优点

可以快换镜头,低倍宏观到高倍检测

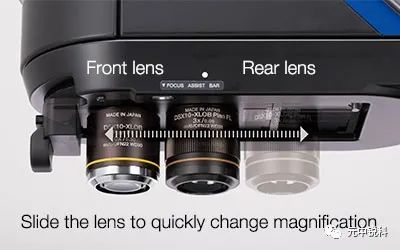

    DSX1000物镜安装于物镜台板上,使您能够快速将物镜滑出并放入新物镜。在整个过程中,系统保持焦点位置,这样即可避免必须重新寻找样品及对焦的麻烦。

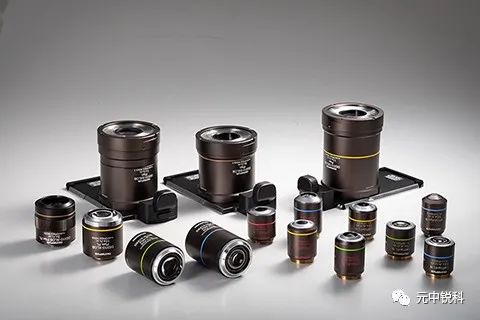

DSX1000物镜透镜


 只需更换不同物镜台板即可更换物镜透镜。

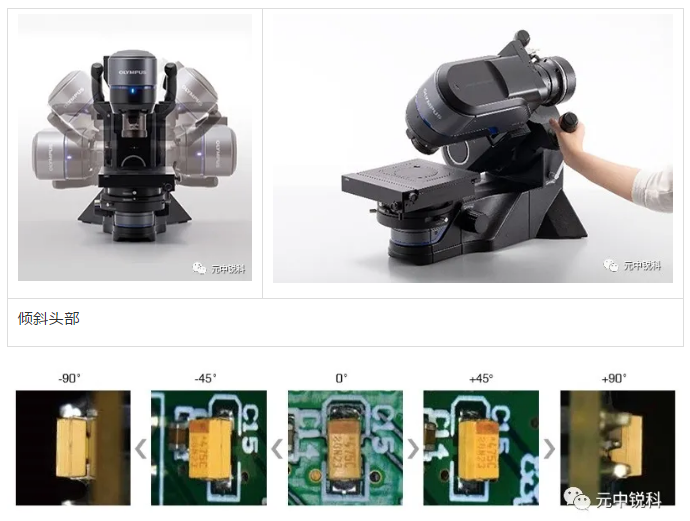

自由角观测系统

    DSX1000显微镜镜架提供可选的自由角度倾斜功能,从而能够检测电容器的侧面和顶部。倾斜变焦头或旋转测量台时,系统会保持视场,以便更快地进行检测。



高速、高分辨率3D图像

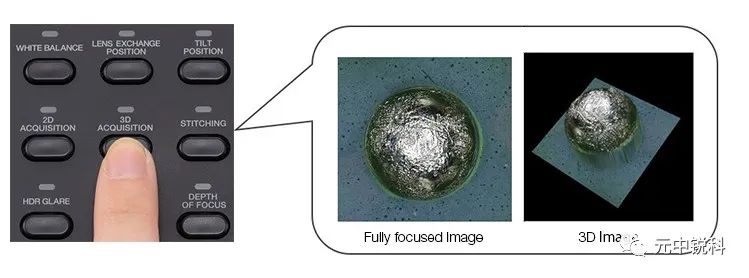

    只需按控制面板上的按钮即可获取3D图像。获取图像后,即可在其上平滑移动以测量电容器高度。

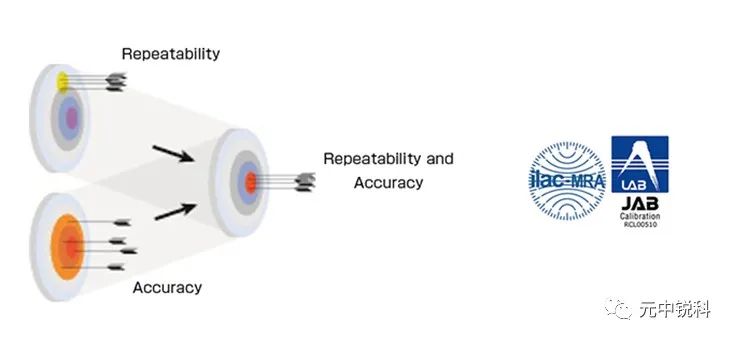

保证的测量精度

    保证所有放大倍率下的系统测量精度和可重复性,结果令人放心。*

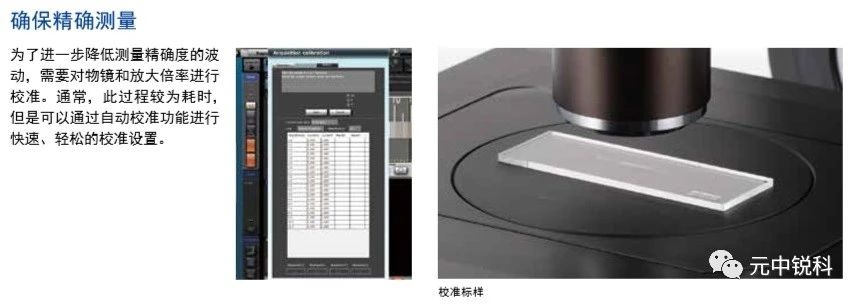

    *为了确保测量值在XY轴上的准确性,校准工作必须由奥林巴斯的服务技师完成。

图像

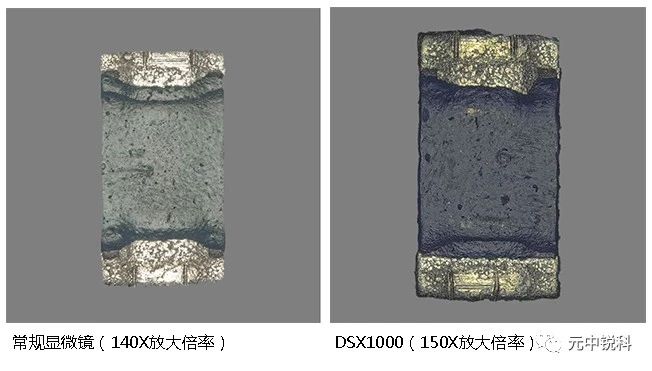

    比较使用常规显微镜(左图)和DSX1000数字显微镜(右图)捕获的图像

使用DSX1000数字显微镜获取的图像比使用常规显微镜捕获的图像更清晰。

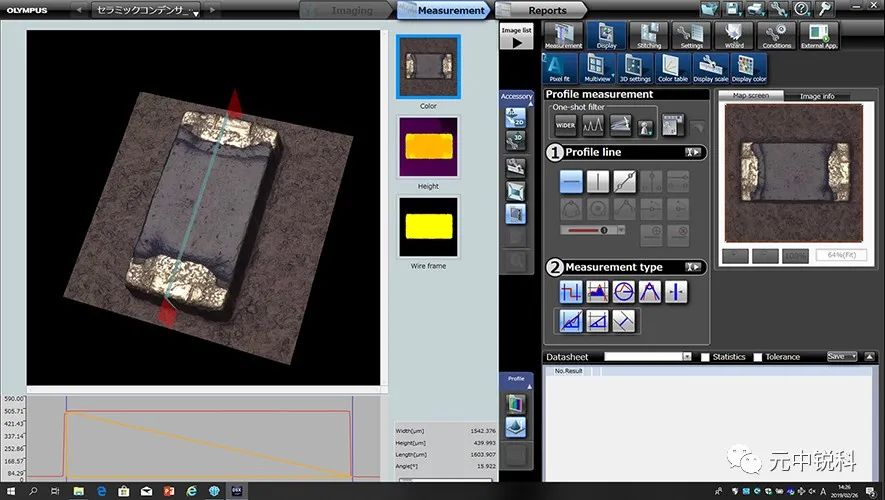

    使用系统的3D测量工具测量电容器轮廓

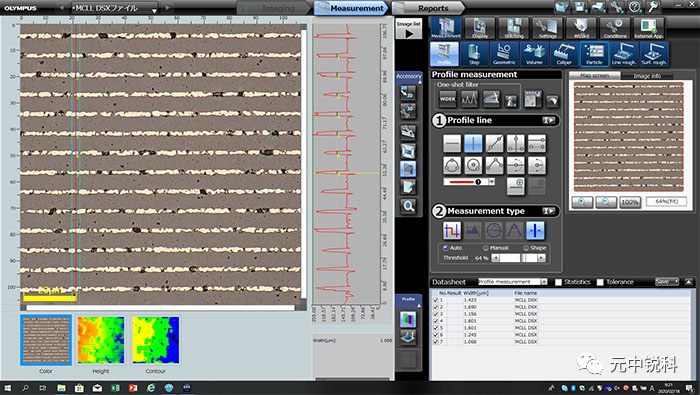

电容电极和介质层厚度的测量

应用所使用的产品

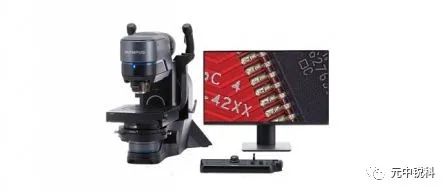

DSX1000---最新光学超景深数码显微镜



    图像和结果更优良。DSX1000 数码显微镜凭借有保证的准确度和重复性,可实现更快速的失效分析。
